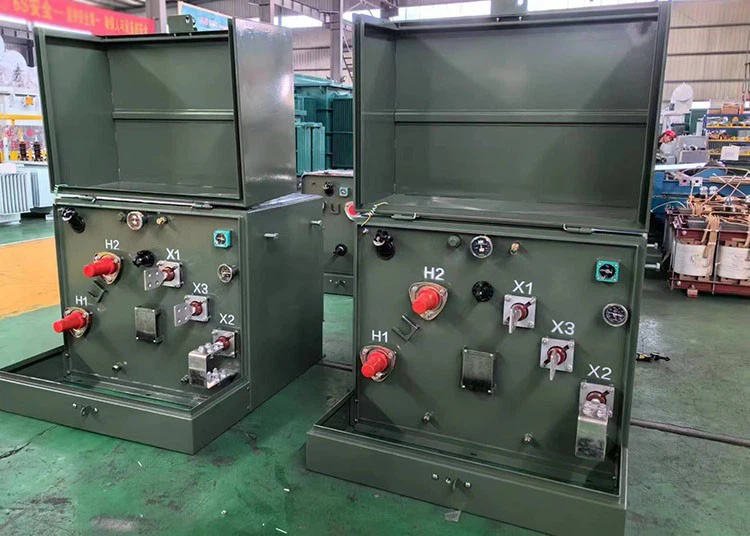

Hefðbundinn einfasa púðifestur spennir

VaraLýsing

Þessir spennir starfa venjulega við spennustig á milli 5 kV og 35 kV á aðalhliðinni og þeir fara niður í staðlað aukaspennustig (eins og 120/240V eða 277/480V), sem gefur sveigjanleika fyrir ýmis forrit.

Laus framboð

Power einkunn	10kVA-500 kVA
Aðalspennueinkunnir	allt að 34,5kV
Aukaspennueinkunnir	allt að 480V
HV Tap Range	±2×2,5% eða önnur
Tegund tengingar	Delta/Wye
GERÐ	Púði festur, hólfagerð
Vindaleiðari	Kopar eða ál
Bylgjur	Háspennu olnbogabylgjur, innifalið eftir þörfum
BIL	30-150
Staðlar	ANSI, IEEE, DOE, CSA, NEMA, UL
Skilvirknistaðlar	Uppfyllir DOE 2016 staðla, uppfyllir CSA staðla Uppfyllir ANSI/IEEE staðla
Umsókn	Íbúðarsvæði, hótel, einbýlishús, almenningsgarðar, dreifikerfi neðanjarðar
Olíutegund	Jarðolía eða lífbrjótanleg náttúruleg jurtaolía, ekki PCB vökvi
Ljúka Litur	Munsell™ 7.0 GY 3.29/1.5 Bell Green
Efni fyrir tank/skáp/tank	Húðað stál eða 304 ryðfrítt stál
Tegund málningar	Veðurheld og UV ónæm epoxý húðun og undirhúð
Einkunn fyrir girðingar	NEMA 3R veðurheldur raflagnaskápur, lokaður tankur

Færibreytur

Eftirfarandi tafla er staðlað færibreyta 167kVA einfasa púðafesta spenni. Ef þú þarft önnur afkastagetu og spennustig, vinsamlegast hafðu samband við TRANSpower til að fá nákvæmar tæknilegar breytur og tilboð.

Sérstakur fyrir neðan eru AÐEINS til viðmiðunar.

10kva-500kva einfasa púði festur spennir
Metastyrkleiki (kVA)	Hátt Spenna (v)	Lágspenna (v)	Vektor hópur	Staðall	Skammhlaupsviðnám (%)	Skilvirkni (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Próf og QC

Eftir að hver eining af 167kVA einfasa púðafestum spenni hefur verið framleidd verða venjubundnar prófanir/FAT framkvæmdar samkvæmt kröfum ANSI/IEEE C57.12.90 og C57.12.00. Prófunarskýrslan er í samræmi við IEEE/CSA staðla og skilvirkni er í samræmi við DOE 2016 staðla.

Leiðarpróf í verksmiðjulýsingu okkar
Vindþolspróf
Einangrunarþolspróf
Villuprófun á spennuhlutfalli
Skammhlaupsviðnámspróf
Hleðslutap (watta) próf
Hleðslutap (afl) próf
Framkölluð spennuþolspróf
Aðskilin spennuþolpróf
Próf fyrir þrýstingsheilleika

Útlínur& Framkvæmdir

product-1149-822

Framkvæmdir og fylgihlutir

1.Strips til að fikta viðnám
2.Lyftingarákvæði
3.Hurð
4.Sjálfvirkur þrýstiléttarbúnaður
5.BAY-O-NET öryggi
6.Bílastæði staðall
7. Nafnaskilti
8.Lágspenna bushing
9.High-spenna bushing
10.Tvöfaldur spennu rofi
11. Jarðtengingaról
12.Fjarlæganleg sylla
13.Fljótandi læsivasi
